【智能化】RS-CWS一款全新的旗艦版回轉式水泥包裝機，引用國外包裝機的先進制造技術并結合國內包裝工藝形成了其獨特的結構設計。

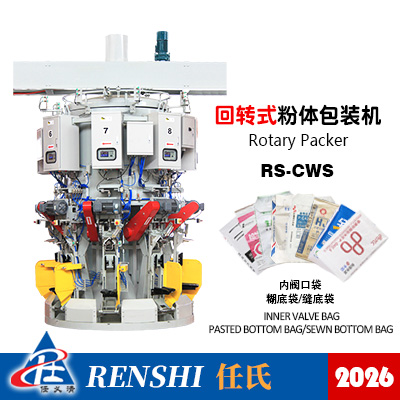

RS-CWS回轉式水泥包裝機簡介
RS-CWS系列產品是唐山任氏2014年推出的一款全新的旗艦版回轉式水泥包裝機。RS-CWS引用國外包裝機的先進制造技術并結合國內包裝工藝形成了其獨特的結構設計。
RS-CWS可廣泛適用于水泥、干粉砂漿、脫硫石膏粉、碳酸鈣粉等超細粉物料的閥口袋灌裝。RS-CWS各項指標已達到EN標準并得到國外很多集團、企業的認可。目前已經廣泛應用于豪西蒙（孟加拉）有限公司、拉法基孟加拉蒙格拉水泥公司、印度KCP有限公司、南非吉布提水泥公司、烏干達托羅水泥有限公司、肯尼亞蒙巴薩水泥有限公司等。
RS-CWS回轉式水泥包裝機特點
包裝機回轉機構中心軸承及傳動齒輪在油浴（機油）中運行，免日常維護。
儲料倉容積增加33%。倉高度增至1400mm，使得可儲存料物料增加了1/3，在相同灌裝條件下，倉內倉壓能穩定在標準數值之上，提高了倉壓穩定性。
通過增大出灰斗和葉輪的直徑，加大了葉輪每轉的供料量，使出灰速度得到提高；將葉輪葉片改為傾斜設計，減少葉片旋轉產生的氣流量，降低葉片轉動對儲料倉倉壓的影響，使計量精度更準確、穩定。
出灰機構增設輔助風，加大出灰管直徑從而加快物料在管道中的流速及流量，最終形成更快的灌裝速度。輔助風由一個電磁閥單獨控制，每路輔助風均可通過調速閥根據物料特性進行風量管控，使物料中的氣流量通過調節達到出灰的最佳效果。
稱重傳感器采用波紋傳感器，通過連桿端軸承方式連接，降低了外力對稱量機構的影響，可精準地感知微動位移。
稱量機構設有鞍型座。在旋轉灌裝過程中可以更好地定位灌裝袋，減少擺動。
稱重控制器采用中英文界面的高清5寸TFTLCD液晶屏，操作直觀簡便。具有自動落差修正、自動補償?shù)裙δ埽僮鞲庇^、精度更準確。
包裝機頂部采用碟形端蓋的設計，減少過流時的外溢。
灌裝點增加收塵裝置。在閘板下部設有防溢料收塵罩，使閘板處于相對封閉的環境，外溢的粉塵通過收塵罩流向包裝機收塵筒，使其更加環保。
氣電分離設計。單元稱重儀表及控制元件與氣動電磁閥組件分開安裝，減少電磁對稱重儀表的信號干擾。電磁閥單獨安裝在氣動箱內，減少灰塵，提高氣動元件的壽命。
包裝機采用主機上下分離設計，關鍵零部件出廠時已安裝，節省現場安裝、調試時間，方便運輸，并可保持出廠精度。
......
RS-CWS回轉式水泥包裝機工藝流程

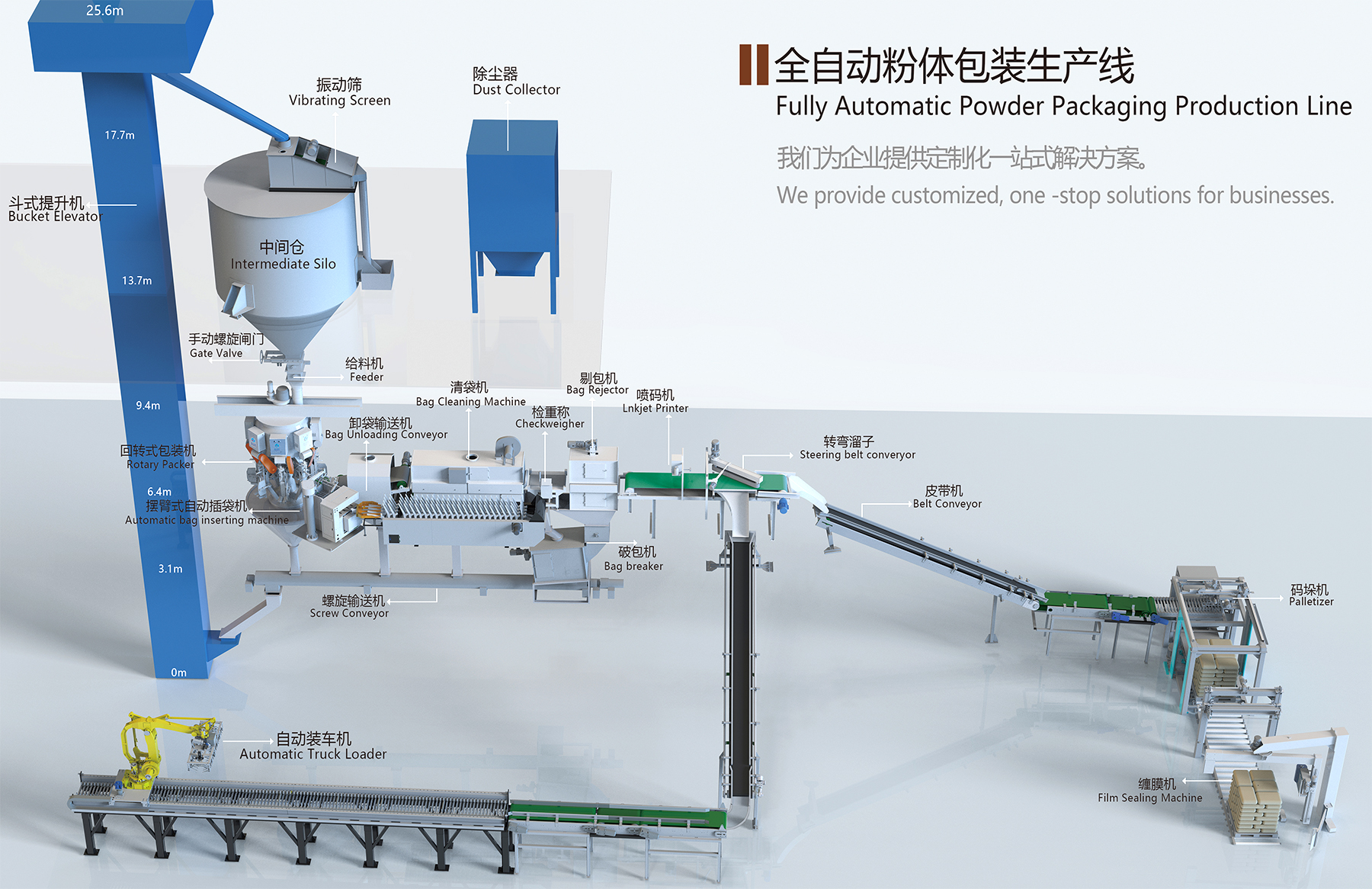

下圖僅供參考，實際根據客戶工藝要求各有不同。水泥包裝機為成套設備，通俗講的“包裝機”僅為整體方案中的主機部分，包裝機主機需要配合輔機設備才能形成完成的流水線。推薦方案見后文“推薦方案”。
RS-CWS回轉式水泥包裝機參數
| 項目 | 單位 | RS-CWS8 |
| 出灰嘴數量 | 個 | 8 |
| 包裝能力（50kg/袋水泥） | 袋 | 1800-2200 |
| 精度： | kg | 98%袋重量誤差±0.3 |
| 精度：連續20袋總重量范圍 | kg | 1000-1003 |
| 旋轉筒外徑 | mm | φ1600 |
| 最大旋轉直徑 | mm | φ2600 |
| 出灰嘴距地面高度 | mm | 1230 |
| 旋轉筒速度 | r/min | 0-6 |
| 電源電壓 | V | 380±10%AC |
| 出灰機構電機：型號 | YE3-112M-4/ YX3-112M-4 | |
| 出灰機構電機：功率 | kW | 4×8=32 |
| 出灰機構電機：轉速 | r/min | 1440 |
| 旋轉驅動：變頻調速電機型號 | XY3-100L1-4 | |
| 旋轉驅動：變頻調速電機功率 | kW | 2.2 |
| 旋轉驅動：變頻調速電機轉速 | r/min | 125-1250 |
| 旋轉驅動：星形擺線針輪減速機型號 | XLDV-4 | |
| 旋轉驅動：星形擺線針輪減速機速比 | 1:17 | |
| 氣源氣壓 | MPa | 0.45-0.6 |
| 收塵風量 | m3/h | ＞16000 |
| 整機重量 | t | 5.5（參考值） |
| 外形尺寸 長（上橫梁）×寬×高 | mm | 3600×2600×4400 |

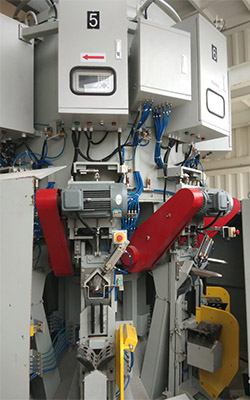

RS-CWS回轉式水泥包裝機使用案例
RS-CWS回轉式水泥包裝機參考供貨范圍
常規：以下以8嘴為例（水泥灌裝產能90-110t/h）
1.振動篩：RZSⅢ-120（120t/h）
2.螺旋閘門：RLM400
3.卸料裝置：RX400 （或葉輪給料機：RGY400）
4.包裝機溜槽：RGB1200
5.包裝機主機：RS-CWS8
6.卸袋機：RXD800
7.加長清袋機：RGPQ083258
8.轉彎溜子：RZL800C
9.高臺裝車機：RZJ-10（10米裝車機）
RS-CWS回轉式水泥包裝機輔助設備介紹
1.振動篩（RZSⅢ-30/60/120/160/200/250）
利用頂部振動電機帶動篩網總成運動，將物料中的塊狀、雜質等異物分離出來，通過排渣口排除，提升物料的純度，有效降低異物對包裝機主機造成的磨損、卡堵等現象。根據物料篩分通過量有30t、60t、120t、160t、200t、250t不同型號。
2.手動螺旋閘門（RLM400）
通過手動旋轉圓柄實現閘板的開/關。用于包裝機大修、安裝調試、包裝機長期不用時徹底阻斷物料供應。
3.卸料裝置/葉輪給料機（RX400/RGY400）
與包裝機旋轉筒的料位控制聯動，動態控制物料供應速度。卸料裝置與葉輪給料機給料機功能相同，根據不同環境選擇產品或者混搭使用。
4.卸料輸送機/卸袋機（RXD800）
閥口袋灌裝滿后背推袋機構從吹灰管上退落，掉到卸袋機上，由皮帶機帶動物料袋輸送到清袋機入口。
5.輥道式加長清袋機（RGPQ083258）
通過三面吹風裝置清除物料袋。清灰效果相比老型號的清袋機有了明顯改善。RGPQ083258加長清袋機改原來的直吹式吹風為三面吹風，更好的清除物料袋兩側死角的灰塵，還可選配滾刷進一步提高清灰效果。將原來的1.5kW風機提升為4kW，顯著提升了清灰風量。
6.轉彎溜子（RZL800C/RZL800CQ）
通過擺臂擺動可以將輸送皮帶上的指定物料包改變方向，流向?qū)?yīng)的裝車機道。
7.高臺移動式裝車機（半自動）（RZL系列）
輔助人工進行快速裝車。產品根據現場車輛種類、長度要求可以定制6米、8米、10米、12米等不同長度。根據裝車方式，還可以選擇貨臺式、廂式兩種裝車機。
